Описание plc-jxb-st-4-blue
Колодки клеммные JXB-ST пружинные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Колодки клеммные JXB-ST пружинные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Преимущества
Подпружинный контакт обеспечивает надежную фиксацию проводника
Токоведущая пластина выполнена из меди
Автоматическая фиксация клеммы на DIN-рейку обеспечивает быстроту монтажа
Корпус выполнен из качественного полиамида, не подверженного иссыханию и растрескиванию
Возможность использования специальной перемычки экономит время монтаж
Область применения
Колодки клеммные самозажимные предназначены для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
Применение:
— Шкафы, щиты, сборки
— В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и т.д.)

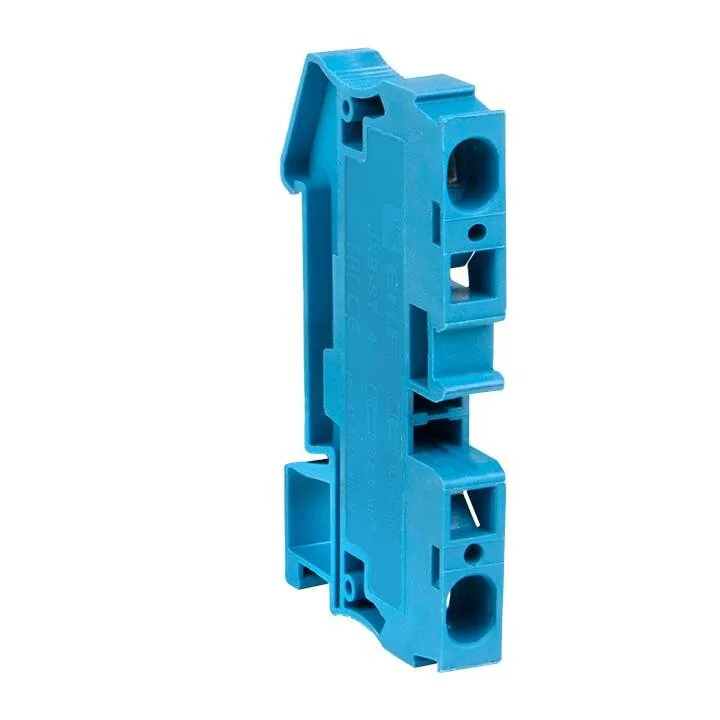

Технические характеристики Колодка клеммная пружинная JXB-ST-4 41А синяя PROxima
| Количество уровней | 1 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5...4 |
| Номин. (расчетное) напряжение, В | 800 |
| Длина, мм | 56,4 |
| Номин. ток In, А | 41 |
| Ширина/размер ячейки, мм | 6,2 |
| Высота (на мин. возможной высоте установки), мм | 36,9 |
| Позиция соединения | Сверху |
| Цвет | Синий |
| Количество зажимов на 1 уровень | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5...6 |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.5...4 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.5...4 |
| Способ монтажа | DIN-рейка |
| Соединенные внутри уровни (между собой) | Нет |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Требуется торцевая пластина | Да |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Рабочая температура, °C | -40...80 |
| Международное наименование | Spring terminal block JXB-ST-4 41Аblue EKF PROxima |
Документация по продукту
- Высота (на мин. возможной высоте установки), мм
- 36,9
- Длина, мм
- 56,4
- Категория товара
- Элементы комплектации шкафов, Клеммные колодки JXB-ST (пружинные)
- Класс негорючести изоляц. материала согл. UL94
- V0
- Количество зажимов на 1 уровень
- 2
- Количество уровней
- 1
- Материал изоляции корпуса
- Полиамид (PA)
- Международное наименование
- Spring terminal block JXB-ST-4 41А blue EKF PROxima
- Номин. (расчетное) напряжение, В
- 800
- Номин. ток In, А
- 41
- Позиция соединения
- Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 0.5...4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 0.5...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 0.5...4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 0.5...4
- Проверено на взрывобезопасность по версии Ex e
- Нет
- Рабочая температура, °C
- -40...80
- Соединенные внутри уровни (между собой)
- Нет
- Способ монтажа
- DIN-рейка
- Тип электрич. соединения 1
- Соединение с пружинным зажимом
- Тип электрич. соединения 2
- Соединение с пружинным зажимом
- Требуется торцевая пластина
- Да
- Цвет
- Синий
- Ширина/размер ячейки, мм
- 6,2
